基于紅外熱成像的中醫體質寒熱特征研究

武默涵1，鄭燕飛2，崔殿坤1，孟月3，高源1，郭怡陽1，侯淑涓2

(1.北京中醫藥大學中醫學院,北京 100029;2.北京中醫藥大學國家中醫體質與治未病研究院 ,北京 100029;3.北京中醫藥大學東直門醫院,北京 100700)

中醫體質，是指在人體生命過程中，在先天稟賦和后天獲得的基礎上所形成的形態結構、生理功能和心理狀態方面綜合的、相對穩定的固有特質。臨床實踐中發現，不同體質類型的人群具有不同的能量代謝狀態，呈現出不同的寒熱特征表現。紅外熱成像技術，是利用紅外探測器接收紅外輻射能，經過模數轉換等方式形成可直觀感知和分析的可見光圖像分布圖，通過分析物體的溫度變化了解物體內部狀態的影像學技術，是一種高效、可靠的非接觸式測溫技術，能夠提供實時可視化的人體溫度分布圖。當人體處于某種生理或病理狀態時，其功能的變化會影響全身或局部的熱平衡，導致組織溫度的升高或降低，紅外線熱成像技術可以檢測出機體各部位溫度的差異。因此，紅外熱成像技術在檢測機體寒熱功能狀態方面具有獨特的優勢。通過分析紅外熱成像圖上的溫度特征，探索中醫體質在熱力分布及熱力學特征等方面的差異性表現，可為體質辨識提供一種客觀化的檢測方法 。

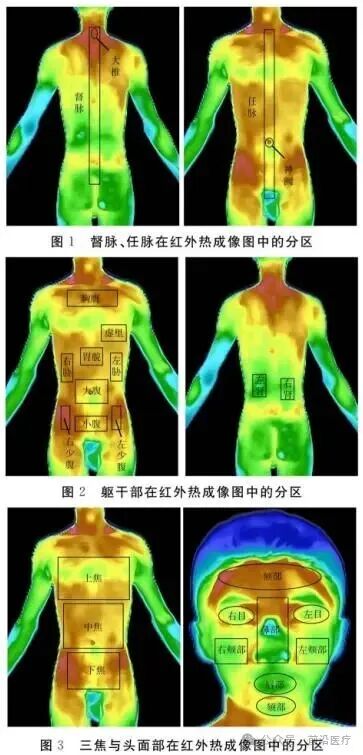

當前紅外熱成像圖分區定位研究主要采用四類經典方法：三焦部位分區法 、臟腑體表投影法、經絡穴位分區法及西醫學體表解剖分區法 。這些方法雖各具特色，但普遍存在分類維度單一 、軀干覆蓋不全、多角度定位困難 等共性缺陷。針對上述技術瓶頸，崔殿坤等提出多模態融合分區定位體系，以有機整合四類傳統分區法的優勢要素，采用針灸學骨度分寸法結合同身寸法建立基準坐標系，選取腋窩頂點、臍孔中心 、鎖骨上窩等8個一級體表標志及12個二級輔助標志作為定位標志，再利用特征點相對距離矩陣模型，實現坐標自動換算。白彤彤采用融合定位模型，自動定位了紅外熱成像圖臟腑體表投影 、經絡穴位分區、三焦部位分區、解剖學體表分區所在的位置。基于《中醫體質分類與判定中9種體質功能狀態和形體特征 ，首先建立體質癥狀與體表區域的紅外熱成像關聯模型，進而結合體質生理代謝特征、經絡氣血理論及現代解剖學定位原則 ，構建可綜合呈現9種體質代謝差異的26個區域：胸膺 、虛里 、左脅、右脅 、左少腹 、右少腹 、上焦 、胃脘 、中焦 、下焦 、左腎、右腎、大腹 、小腹 、額部 、左目、右目、左面頰 、右面頰、督脈 、任脈 、鼻部 、頦部 、唇部 、神闕 、大椎 。見圖1、圖2、圖3。

2.1.1 研究對象

171例北京中醫藥大學在校學生，被分為平和質組（對照組）、陽虛質組、陰虛質組、氣虛質組 、痰濕質組、濕熱質組、血瘀質組 、氣郁質組、特稟質組 。

2.1.2 納入標準

①年齡18?40周歲的健康人群；②能自主填寫量表；③按照中華中醫藥學會2009年頒布的《中醫體質分類與判定》，體質類型被判定為平和質、陽虛質、陰虛質 、氣虛質、痰濕質、濕熱質、血瘀質、氣郁質、特稟質;④愿意接受紅外熱成像檢測并簽署知情同意書。

2.1.3 排除標準

①兼夾體質者 ;②有明確疾病診斷者 ;③年齡不符合要求者 ;④有嚴重視聽和語言障礙，影響對調查問卷的正確理解和回答者；⑤嚴重精神病患者 ;⑥哺乳期、月經期婦女 ;⑦有重大手術、假體植入、外傷史或重要臟器切除史者 ;⑧不愿參與本研究者。

2.2.1 檢測環境

根據《中醫紅外熱成像技術規范攝像環境》標準，要求檢測室溫度為（22士2）°C，濕度為40%?60% ，無風、無強光干擾，檢測室制熱、制冷源遠離受試者，受試者與鏡頭距離3?4m。

2.2.2 檢測工具

 ①體質辨識方法采用中華中醫藥學會2009年頒布的《中醫體質分類與判定：標準;②紅外熱成像圖的采集使用醫用紅外熱成像儀系統 ［測溫準確度：最大允許誤差＜0.4°C；溫度測量重復性：標準差＜0.2 °C；測溫靈敏度：噪聲等效溫差＜0.06 °C；測溫范圍：24?42°C;像元尺寸：17圖像存儲容量：200萬幅以上（每幅 600kb）;探測器像素：640X480；探測器為非制冷焦平面陣列］。

2.2.3 檢測前準備

檢查前3d內禁止飲酒 ，前12h禁食，禁止過量飲水，檢查前禁止飲用開水 、服用藥物等。女性月經期及月經期前后3d避免檢查 。檢查者如有汗應擦干，10min后方可檢查 。受檢時盡可能穿寬松衣物，受檢部位需裸露，禁止化妝，盡可能地去掉身上的紗布 、膏藥 、飾品。待檢及檢查期間不得按壓、抓撓待檢部位 。

2.2.4 檢測方法

根據人體臟腑 、三焦等部位的熱值數據，截取胸膺 、虛里 、左脅 、右 脅 、左少腹 、右少腹、上焦 、胃脘 、中焦 、下焦 、左腎、右腎、大腹 、小 腹 、額部 、左目、右目、左面頰 、右面頰 、督脈 、任脈 、鼻部 、額部 、唇部 、神闕、大椎共26個區域的溫度熱值差值（△T）。

2.2.5 熱值測量

應用紅外熱成像中醫檢測系統，自動測量26個區域的的AT。臟腑熱值的測量方法采用國際通用的溫差測量方法— 以區域平均溫度與軀干平均溫度差表區域溫度熱值 。若臟腑各區域平均溫度為T₁，軀干前 (后)平均溫度為T_{2，則 t(AT)=t(T1)-t(T2)。}

獲取不同體質受試者的背景資料以及全身26個區域的溫度 、溫度差 、熱結構等數據。采用SPSS20.0統計學軟件進行數據處理。計量資料用“均數±標準差"進行統計學描述，符合正態分布的數據采用獨立樣本檢驗，不符合正態分布的數據采用非參數檢驗 。P<0.05表示差異有統計學意義 。

共收集樣本171例，排 除量表填寫不規范 、體質類型不典型者11例 ，最終納入的有效樣本量為160例 。其中女133例 ，男27例 。體平和質陽虛質濕熱質質類型包括平和質65例 、氣虛質7例 、陽虛質59例、陰虛質1例 、痰濕質9例 、濕熱質9例 、血瘀質2例、氣郁質6例 、特稟質2例 。其中男性平和質15例、陽虛質6例 、濕熱質2例 、痰濕質2例 、氣虛質0例、氣郁質2例 、陰虛質0例 、血瘀質0例 、特稟質0例，女性平和質50例 、陽虛質53例 、濕熱質7例 、痰濕質7例 、氣虛質7例 、氣郁質4例 、陰虛質1例 、血瘀質2例 、特稟質2例 。

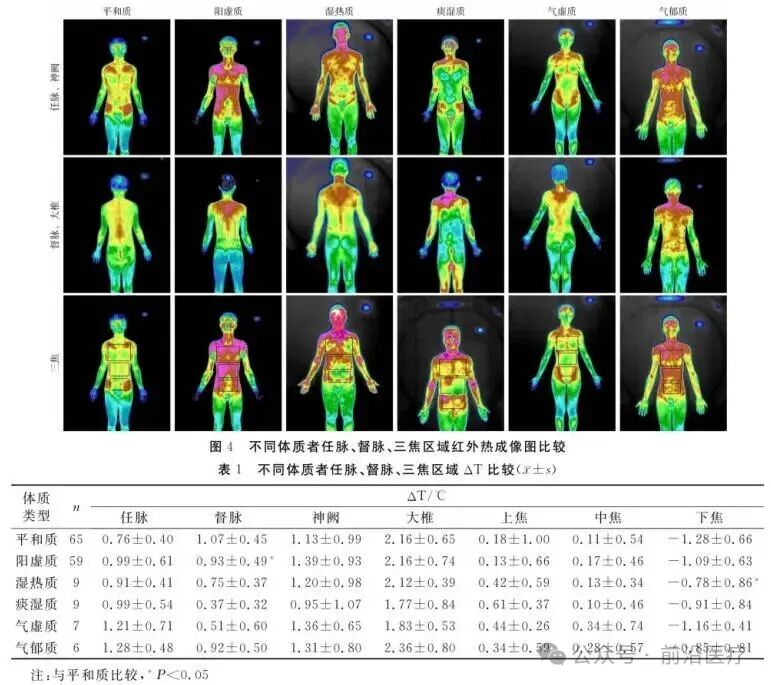

與平和質比較，任脈 、督脈 、三焦區域整體熱結構、熱秩序有不同程度的變化，其中陽虛質督脈區域△T顯著降低(P<0.05)；濕熱質下焦區域AT顯著升高(P<0.05)。見圖 4、表 1。

與平和質比較，陽虛質者額部、左面頰、左目區域AT顯著升高(P<0.05)；濕熱質者左面頰區域AT顯著升高，頦部區域A顯著降低 (P< 0.05)；痰濕質、氣虛質者左面頰區域AT顯著升高(P< 0.05)。見圖6、表3。

不同體質者因能量代謝狀態不同，存在熱結構、熱秩序的變化 。偏頗體質有病理傾向性熱代謝，導致不同體質者有不同的寒熱表現 。研究發現，陰虛質者元陰虧虛，表現為全面部和雙手掌心處發熱，紅外熱成像圖中兩脅、兩顴等區域易出現熱偏離；陽虛質者元陽虧虛，臟腑功能低下，督脈 、腹部及四肢等區域易出現涼偏離；濕熱質者由于代謝障礙致濕熱內蘊，導致頭面部及下焦等 相應區域高熱偏離特征。還有學者發現，不同體質的人臟腑熱態存在顯著寒熱差異：平和質者因臟腑功能協調，產熱散熱均衡，存在熱圖面熱源均勻 、左右對稱 、有序穩定的特征；偏頗體質者熱圖均存在不同程度的涼熱偏離傾向。

本研究發現，偏頗體質者紅外熱成像圖呈現不同程度的涼熱偏離傾向。陽 虛質者督脈的平均溫度低于平和質者，這與陽虛質者元陽虧虛、產熱不足有關;但其大腹 、小腹、右少腹平均溫度較高，大腹主要與脾對應，小腹主要與膀 胱 、女子胞 (或精室 )對應，右少腹主要與結腸對應，陽虛質者陽氣不足 、中焦脾胃運化無權，導致氣滯中焦而發熱，下焦氣化不利，導致水停膀胱而發熱 ；腸腑與心 、肺相表里，上焦陽氣虛弱不能下移溫煦腸腑，以致受盛之后無力泌別清濁故而久停發熱，這是否為機體代償仍需進一步探索 ;額部與心對應，左面頰與肝對應，且陽明經與太陽經分別經過額部和左面頰 。因陽氣虛于內，無力推動機體的正常運轉，因而導致中氣不足、陰火內生，下焦的陰火上沖而導致額部 、左目、左面頰等區域溫度升高。濕熱質者下焦 、右少腹 、左面頰的平均溫度顯著高于平和質者。濕熱蘊結于內，濕熱下注，易引起腹脹、大便黏 膩 、里急后重等濕熱質常見特征，因而出現下焦 、腹部溫度升高的情況；左 面頰與肝對應，頦部與腎對應，下焦肝腎相對應的頭面區域表現出溫度的異常 變化 。痰濕質者因全身脂肪堆積，較平和質者易出現涼偏離 ，但除左腎外，其他區域平均溫度略高于平和質 ，這與痰濕質者本身水液代謝失常 ，局部痰濕凝聚化熱有關，仍需進一步擴大樣本量探索其原因。氣虛質者胸膺的平均溫度低于平和質者，提示肺臟功能減弱，符合氣虛質者一身之氣不足、氣息低弱的特 點；左平均溫度高，提示可能因長期身體素質不足導致氣機郁滯。氣郁質者脅的平均溫度顯著高于平和質者，這與氣郁質者長期情志不暢導致肝失疏泄 、氣機郁滯相關。此外，雖然陰虛質 、血瘀質和特稟質者樣本量過小，但在紅外熱成像圖上仍可看到明顯的寒熱特征差異：陰虛質者面部和雙手掌心處溫度明顯 升高；血瘀質者雙手溫度降低，額部溫度升高，這與劉偉的研究結果一致 ;特 稟質者身體軀干部熱結構紊亂，呈花斑樣，這與李洪娟的研究結果一致。以上紅外熱成像特征均與各體質者的特征相對應，后期需進一步采用大樣本進行驗證。

綜上所述，紅外熱成像技術可較為敏感地反映不同體質者的寒熱差異。本研究尚存在一定的局限性：樣本量較小，部分體質者不足10例，且研究人群以學生為主體。因此，今后需擴大各體質的樣本量，并建立多中心的數據共享平臺，為體質辨識的客觀化、標準化與智能化提供大樣本的數據支撐；同時，引入人工智能領域的深度學習技術，持續優化診斷模型，為體質客觀化辨識技術奠定基礎。
